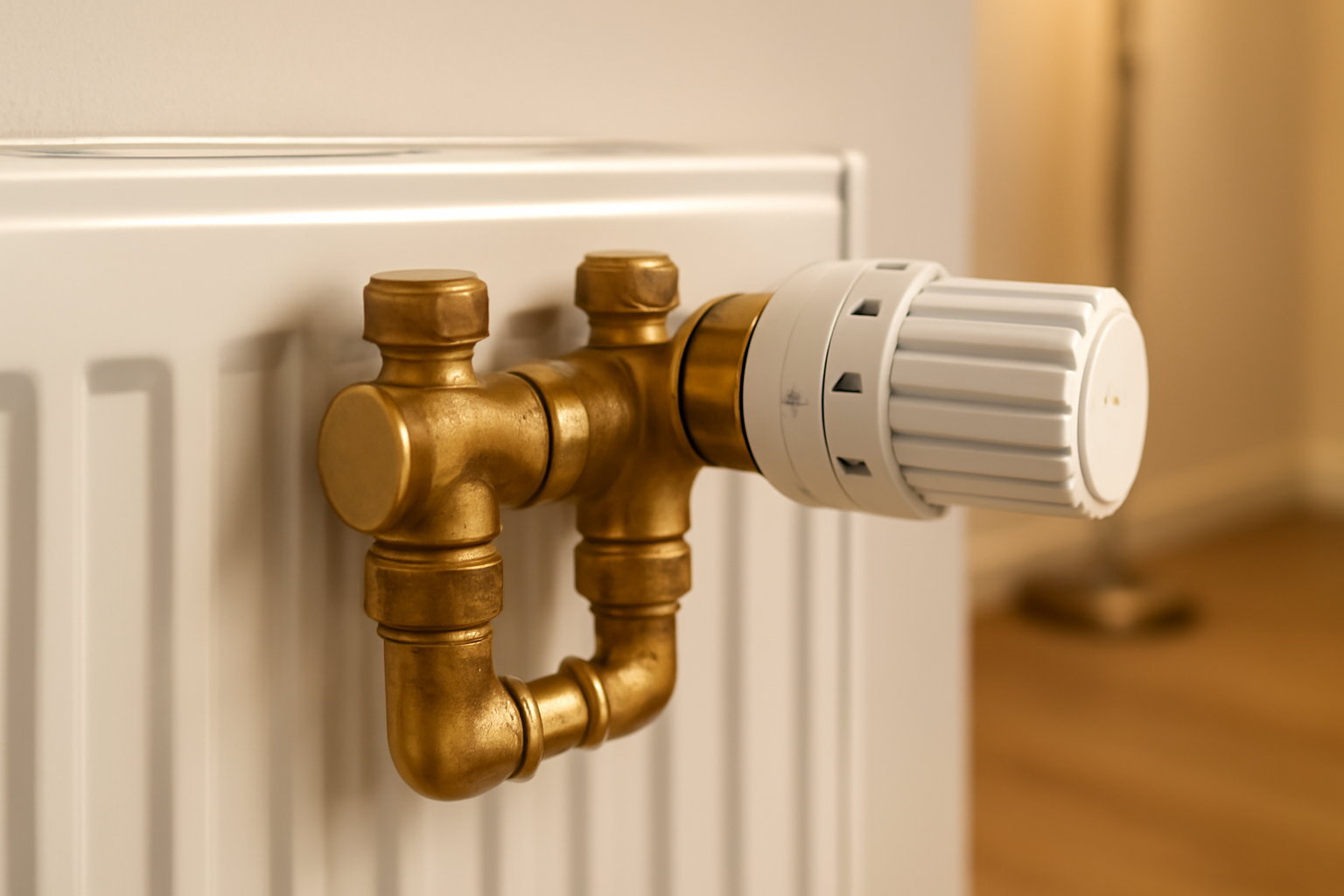

چک‌لیست نصب و عیب‌یابی شیر برنجی رادیاتور

شیر رادیاتور یکی از کوچک‌ترین اجزای مدار گرمایش است، اما نصب نادرست آن می‌تواند باعث گرم‌نشدن رادیاتور، صدای جریان آب، نشتی، نوسان دما یا افزایش مصرف انرژی شود. در بسیاری از پروژه‌ها، مشکل اصلی از خود رادیاتور نیست؛ بلکه جهت جریان شیر رادیاتور، نحوه قرارگیری سر ترموستاتیک، تنظیم شیر قفل‌دار یا گیرکردن سوزن شیر است.

این راهنما یک چک‌لیست کاربردی برای راهنمای نصب شیر برنجی رادیاتور ارائه می‌دهد تا بتوانید پیش از شروع کار، مراحل نصب را بررسی کنید و در صورت بروز مشکل، علت احتمالی را سریع‌تر پیدا کنید. نکات این مقاله برای شیرهای برنجی معمولی، شیرهای ترموستاتیک و شیرهای قفل‌دار رادیاتور قابل استفاده است؛ بااین‌حال، جزئیات رزوه، ابعاد و دستورالعمل نهایی باید با مشخصات محصول و سیستم لوله‌کشی مطابقت داشته باشد.

چرا نصب صحیح شیر برنجی رادیاتور اهمیت دارد؟

شیر برنجی وظیفه کنترل یا قطع‌و‌وصل جریان آب گرم ورودی و خروجی رادیاتور را بر عهده دارد. اگر بدنه شیر خلاف مسیر جریان نصب شود، عملکرد داخلی آن ممکن است با طراحی شیر هماهنگ نباشد. این وضعیت می‌تواند افت فشار، صدای عبور آب یا کاهش توان گرمایش را به دنبال داشته باشد.

در شیر ترموستاتیک، سر ترموستات دمای هوای اطراف خود را تشخیص می‌دهد و بر اساس آن میزان جریان آب ورودی را تغییر می‌دهد. بنابراین قرارگیری آن در فضای بسته، پشت پرده، بالای لوله داغ یا در معرض جریان مستقیم هوای گرم، باعث خطای اندازه‌گیری و تنظیم نادرست دما می‌شود.

چک‌لیست پیش از نصب شیر رادیاتور

• نوع شیر را مشخص کنید: دستی، ترموستاتیک یا قفل‌دار.
• قطر و نوع رزوه شیر، رادیاتور و لوله را بررسی کنید.
• مطمئن شوید شیر برای فشار و دمای کاری مدار گرمایش مناسب است.
• فلش حک‌شده روی بدنه را برای تعیین جهت جریان پیدا کنید.
• محل نصب شیر را از نظر دسترسی، فضای باز و امکان سرویس بررسی کنید.
• پیش از بازکردن اتصال، پمپ و منبع گرمایش را خاموش و مدار را تا حد لازم ایمن کنید.
• واشرها، اورینگ‌ها، نوار آب‌بندی یا خمیر مخصوص رزوه را متناسب با نوع اتصال آماده کنید.
• از سالم‌بودن رادیاتور، اتصالات و لوله‌ها مطمئن شوید؛ زیرا همه نشتی‌ها از شیر ناشی نمی‌شوند.

تشخیص جهت جریان شیر رادیاتور

فلش روی بدنه را جدی بگیرید

مهم‌ترین نشانه برای تشخیص جهت جریان شیر رادیاتور، فلشی است که روی بدنه آن حک یا برجسته شده است. این فلش مسیر حرکت آب را نشان می‌دهد و باید با مسیر واقعی لوله‌کشی هماهنگ باشد. در بیشتر مدارها، آب گرم از مسیر رفت وارد رادیاتور می‌شود و پس از انتقال گرما از مسیر برگشت خارج می‌گردد؛ اما شکل دقیق لوله‌کشی ممکن است در هر ساختمان متفاوت باشد.

نباید فقط بر اساس این فرض که یک اتصال در سمت راست یا چپ قرار دارد تصمیم بگیرید. ابتدا مسیر رفت و برگشت را شناسایی کنید و سپس فلش بدنه شیر را در همان جهت قرار دهید. اگر روی بدنه علامت واضحی وجود ندارد، به دستورالعمل محصول یا علامت‌گذاری روی بسته‌بندی مراجعه کنید و از نصب حدسی خودداری کنید.

فرق جهت جریان در شیر ورودی و شیر برگشت

شیر ترموستاتیک معمولاً روی ورودی رادیاتور نصب می‌شود تا میزان ورود آب گرم را کنترل کند. شیر قفل‌دار رادیاتور اغلب در مسیر برگشت قرار می‌گیرد و برای بالانس مدار، محدودکردن جریان یا قطع رادیاتور هنگام تعمیر استفاده می‌شود. بااین‌حال، طراحی برخی مدل‌ها ممکن است متفاوت باشد؛ بنابراین نوع شیر و جهت مجاز جریان باید از روی بدنه یا مشخصات فنی بررسی شود.

نصب صحیح شیر ترموستاتیک برنجی

موقعیت مناسب بدنه شیر

بدنه شیر باید بدون تنش و در راستای طبیعی لوله و اتصال رادیاتور نصب شود. برای جبران ناهماهنگی، شیر را با فشار زیاد نچرخانید؛ زیرا این کار می‌تواند به رزوه، مهره اتصال یا بدنه آسیب بزند. اگر هم‌راستایی درست نیست، باید از اتصال مناسب یا اصلاح مسیر لوله استفاده شود، نه از زور بیشتر هنگام بستن.

آب‌بندی باید روی بخش مناسب اتصال انجام شود. در اتصالاتی که با واشر آب‌بندی می‌شوند، استفاده بیش از حد از نوار تفلون روی قسمت آب‌بندی می‌تواند مانع نشستن صحیح واشر شود. همچنین بستن مهره با ابزار و نیروی بیش از اندازه، همیشه به معنای آب‌بندی بهتر نیست و حتی ممکن است باعث تغییر شکل واشر یا ترک‌خوردگی قطعه شود.

موقعیت صحیح سر ترموستات

سر ترموستاتیک باید در محلی قرار گیرد که دمای واقعی فضای اتاق را احساس کند. بهترین حالت معمولاً قرارگیری آن به‌صورت افقی یا در جهتی است که جریان طبیعی هوای اتاق اطراف آن برقرار باشد. آن را داخل قاب، پشت پرده ضخیم، زیر پوشش دکوراتیو یا در مجاورت مستقیم لوله گرم نصب نکنید.

اگر سر ترموستات رو به سمت بالا قرار گیرد و حرارت بدنه یا لوله به آن منتقل شود، ممکن است دمای اطراف را بیشتر از دمای واقعی اتاق تشخیص دهد و جریان آب را زودتر کاهش دهد. در نتیجه، رادیاتور یا اتاق به اندازه مورد انتظار گرم نمی‌شود. در محل‌هایی که به دلیل محدودیت فضا امکان نصب استاندارد وجود ندارد، استفاده از سنسور یا سر ترموستات مناسب همان شرایط می‌تواند راه‌حل بهتری باشد.

مراحل پیشنهادی نصب شیر برنجی رادیاتور

1. خاموش‌کردن سیستم: پکیج، موتورخانه یا پمپ را خاموش کنید و اجازه دهید آب مدار تا حد ایمن خنک شود.
2. کاهش فشار و تخلیه کنترل‌شده: در صورت نیاز، بخش مربوط به رادیاتور را با رعایت اصول ایمنی تخلیه کنید.
3. بازکردن شیر قدیمی: هنگام بازکردن، بدنه مقابل را با ابزار مناسب نگه دارید تا لوله یا اتصال داخل دیوار تحت فشار قرار نگیرد.
4. تمیزکردن رزوه و محل اتصال: رسوب، زنگ‌زدگی و مواد آب‌بندی قدیمی را پاک کنید.
5. بررسی جهت جریان: فلش بدنه را با مسیر رفت یا برگشت هماهنگ کنید.
6. بستن بدون اعمال تنش: شیر را ابتدا با دست درگیر کنید و سپس با ابزار مناسب، به‌اندازه لازم محکم کنید.
7. نصب سر ترموستات: پس از اطمینان از موقعیت صحیح بدنه، سر ترموستات را نصب و تنظیم کنید.
8. پرکردن و هواگیری: مدار را به‌آرامی پر کنید، رادیاتور را هواگیری کنید و فشار سیستم را طبق تنظیمات متداول همان سیستم بررسی کنید.
9. کنترل نشتی: پس از گرم‌شدن مدار، همه اتصالات را دوباره از نظر نم‌زدگی و نشتی بررسی کنید.

عیب‌یابی شیر رادیاتور؛ نشانه‌ها و راه‌حل‌ها

رفع گیرکردن سوزن شیر ترموستاتیک

گیرکردن سوزن شیر ترموستاتیک معمولاً پس از مدت طولانی خاموش‌بودن سیستم، تجمع رسوب یا نصب نامناسب سر ترموستات رخ می‌دهد. نشانه رایج آن این است که با وجود بازبودن ظاهری تنظیمات، رادیاتور سرد می‌ماند یا تنها با ضربه و دستکاری موقتاً گرم می‌شود.

روش بررسی و آزادکردن سوزن

1. سر ترموستات را مطابق روش سازنده باز کنید؛ برای جداکردن آن به خود سوزن فشار وارد نکنید.
2. سوزن فلزی کوچک داخل بدنه را پیدا کنید و وضعیت ظاهری آن را بررسی کنید.
3. با فشار بسیار ملایم و کنترل‌شده، حرکت رفت‌وبرگشتی سوزن را امتحان کنید. سوزن باید چند میلی‌متر حرکت کند و دوباره به جای خود برگردد.
4. اگر سوزن خشک یا کثیف است، اطراف آن را تمیز کنید. از ضربه‌زدن با چکش، انبردست‌گرفتن نوک سوزن یا کشیدن شدید آن خودداری کنید.
5. پس از آزادشدن، سر ترموستات را دوباره نصب کنید و عملکرد شیر را در چند وضعیت تنظیمی بررسی کنید.

اگر سوزن حرکت نمی‌کند، آب از اطراف آن خارج می‌شود، بدنه خوردگی شدید دارد یا با فشار ملایم آزاد نمی‌شود، تعویض مغزی یا کل شیر باید توسط فرد متخصص انجام شود. دستکاری بیش از حد می‌تواند باعث بازشدن مسیر آب و نشتی ناگهانی شود.

تنظیم شیر قفل‌دار رادیاتور برای بالانس مدار

شیر قفل‌دار رادیاتور معمولاً با یک درپوش محافظ پوشانده می‌شود و برای تنظیم دقیق جریان برگشت کاربرد دارد. اگر برخی رادیاتورها بسیار داغ و برخی دیگر کم‌حرارت هستند، ممکن است مدار به بالانس نیاز داشته باشد. در این شرایط، بازگذاشتن کامل همه شیرهای قفل‌دار همیشه بهترین راه‌حل نیست.

برای تنظیم، ابتدا وضعیت فعلی هر شیر را ثبت کنید. سپس تغییرات را آهسته و مرحله‌به‌مرحله انجام دهید و پس از هر تغییر، زمان کافی برای پایدارشدن دما در نظر بگیرید. تنظیم نادرست می‌تواند جریان یک رادیاتور را بیش از حد محدود کند یا باعث شود آب بیشتر به رادیاتورهای نزدیک پمپ برسد. در سیستم‌های چندمداره یا ساختمان‌های بزرگ، بالانس بهتر است با اندازه‌گیری و توسط متخصص انجام شود.

راهنمای خرید شیر برنجی رادیاتور

• نوع کاربرد: برای کنترل دمای مستقل اتاق، شیر ترموستاتیک مناسب‌تر است؛ برای قطع‌و‌وصل ساده، شیر دستی کاربرد دارد و برای تنظیم برگشت، شیر قفل‌دار استفاده می‌شود.
• جهت جریان: مدل انتخابی باید با مسیر نصب شما سازگار باشد. وجود فلش خوانا روی بدنه یک مزیت مهم است.
• جنس و کیفیت ساخت: برنج مناسب مدار گرمایش باید ماشین‌کاری تمیز، رزوه سالم و آب‌بندی قابل اعتماد داشته باشد.
• اتصال و ابعاد: قطر، نوع رزوه، فاصله نصب و شکل اتصال را پیش از خرید با نمونه موجود مقایسه کنید.
• محدوده دمای کاری: مشخصات فنی شیر باید با دمای مدار گرمایش ساختمان هماهنگ باشد.
• سرویس‌پذیری: شیرهایی که قطعات داخلی یا سر ترموستات آن‌ها به‌سادگی قابل بررسی و تعویض هستند، در نگهداری بلندمدت مزیت دارند.

اگر در کنار شیر، قطعات فلزی دیگری مانند اتصالات استیل بررسی می‌کنید، توجه داشته باشید که استیل 304 یک فولاد زنگ‌نزن آستنیتی با مقاومت مناسب در برابر خوردگی عمومی است؛ اما ضدخوردگی مطلق نیست و در شرایطی مانند تماس طولانی با کلرید بالا یا محیط نامناسب می‌تواند دچار خوردگی شود. انتخاب جنس باید بر اساس نوع سیال، دما، کیفیت آب و شرایط واقعی نصب انجام شود، نه فقط نام متریال.

چه زمانی باید از تعمیرکار کمک گرفت؟

اگر نشتی از بدنه یا رزوه داخل دیوار است، شیر در اثر خوردگی باز نمی‌شود، فشار مدار به‌طور غیرعادی افت می‌کند، سوزن ترموستات آسیب دیده یا پس از نصب همچنان چند رادیاتور گرم نمی‌شوند، بهتر است بررسی توسط متخصص انجام شود. همچنین در سیستم‌های مرکزی و مدارهای پرفشار، تخلیه یا بازکردن شیر بدون شناخت ساختار مدار می‌تواند خطرساز باشد.

پرسش‌های متداول

آیا می‌توان شیر ترموستاتیک را در هر جهتی نصب کرد؟

خیر. جهت جریان درج‌شده روی بدنه باید رعایت شود و سر ترموستات نیز باید در محلی قرار گیرد که دمای واقعی اتاق را احساس کند. شکل دقیق نصب به طراحی شیر و فضای اطراف رادیاتور بستگی دارد.

چرا با وجود بازبودن شیر، رادیاتور سرد است؟

هواگرفتگی، بسته‌بودن شیر قفل‌دار، نصب اشتباه جهت جریان، گیرکردن سوزن یا نبود گردش آب از علت‌های رایج هستند. ابتدا هواگیری و وضعیت هر دو شیر را بررسی کنید و سپس سراغ سوزن ترموستات بروید.

آیا برای رفع گیرکردن سوزن باید به آن روغن بزنیم؟

استفاده از روغن یا اسپری نامناسب می‌تواند به آب‌بندی و قطعات داخلی آسیب بزند و آلودگی جذب کند. ابتدا سوزن را با فشار ملایم بررسی و اطراف آن را تمیز کنید. اگر آزاد نشد، تعویض یا سرویس تخصصی گزینه ایمن‌تری است.

شیر قفل‌دار رادیاتور را کاملاً باز بگذاریم؟

نه همیشه. این شیر برای تنظیم جریان برگشت و بالانس مدار نیز استفاده می‌شود. بازشدگی آن باید با شرایط مدار و نیاز هر رادیاتور هماهنگ باشد.

آیا جنس برنج روی گرمای رادیاتور اثر دارد؟

جنس شیر بیشتر بر دوام، آب‌بندی و مقاومت آن در برابر شرایط مدار اثر می‌گذارد. توان گرمایی رادیاتور به طراحی، ابعاد، دمای آب، میزان جریان و شرایط آزمون وابسته است و نمی‌توان آن را فقط بر اساس جنس شیر یا یک قطعه منفرد تعیین کرد.

جمع‌بندی

برای نصب موفق شیر برنجی رادیاتور، سه موضوع را همیشه کنترل کنید: جهت صحیح جریان، موقعیت مناسب سر ترموستات و سلامت مکانیزم داخلی شیر. پس از نصب، هواگیری، بررسی نشتی و تنظیم شیر قفل‌دار را فراموش نکنید. اگر سوزن ترموستات گیر کرده است، با فشار ملایم و بدون ضربه آن را بررسی کنید و در صورت ادامه مشکل، از تعمیرکار کمک بگیرید. رعایت همین چک‌لیست ساده می‌تواند عملکرد پایدارتر رادیاتور و کنترل بهتر مصرف انرژی را به همراه داشته باشد.
